Il piano di lavoro sezionato senza ingombro frontale può essere registrato senza l’ausilio di chiavi tramite un’unica presa brevettata che contemporaneamente sblocca, posiziona e blocca il piano scorrevole anche con l’utensile montato, permettendo di ottenere il massimo appoggio del pezzo in lavorazione.

La guida toupie, brevettata, è dotata di due leve che la bloccano e sbloccano rapidamente con una rotazione di solo 90°, mentre il sistema di esclusione e riposizionamento rapido della guida dal piano avviene con sollevamento e rotazione motorizzate. Le posizioni sono controllate tramite appositi sensori.

L’allargamento frontale del piano è stato reso più agile inserendo lo scorrimento su barre temperate e manicotti a ricircolo di sfere, inoltre l’operazione è stata resa rapida tramite un impugnatura che permette lo sbloccaggio, la traslazione ed il bloccaggio in una sola operazione (brevettato).

Modelli T 270 ad albero lungo sono prodotti rispettivamente in 4 versioni.

Queste toupie di serie sono dotate di :

• Guida toupie con programmazione meccanica con 2 visori, sistema motorizzato per l’esclusione rapida dal piano di lavoro e piastre in entrata/uscita di alluminio anodizzato.

• Sollevamento albero motorizzato e visualizzato elettronicamente.

• Pianetto scorrevole di fronte all’albero a posizionamento rapido. Per soddisfare tutte le esigenze produttive sono stati previsti numerosi optional, oltre ad una progettazione accurata che garantisce a ffidabilità, funzionalità e design.

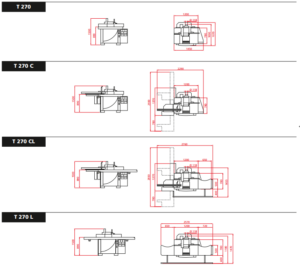

Una gamma completa per risolvere ogni esigenza produttiva : T 270 Toupie base con albero fisso o inclinabile. T 270 C Toupie con carro trasversale per tenonare. T 270 CL Toupie con carro trasversale per tenonare, prolunga piani e barra di appoggio. T 270 L Toupie con piani prolungati e barra di appoggio anteriore.

Scarica la scheda tecnica qui

DATI TECNICI T270 T270 C T270 L T270 CL

• DIMENSIONI DEL PIANO mm 1200 X 780 1800 X 780 2500 X 780 2500 X 780
• DIMENSIONI DEL CARRO/CORSA mm / 900 X 370 / 900 / 900 X 370 / 900
• ALTEZZA DEL PIANO DI LAVORO mm 900 900 900 900
• MAX APERTURA PROLUNGA PIANO mm / / 400 400
• ALTEZZA UTILE ALBERO TOUPIE Ø 40-50 mm 270 270 270 270
• VELOCITÀ MANDRINO – Ø A RICHIESTA g/min 3000 / 4500 / 6000 / 8000 / 10000
• CORSA ALBERO TOUPIE mm 210 210 210 210
• POTENZA MOTORE kW 5,5 (HP7,5) 5,5 (HP7,5) 5,5 (HP7,5) 5,5 (HP7,5)
• PESO NETTO Kg 550 790 730 890

Il piano di lavoro sezionato senza ingombro frontale può essere registrato senza l’ausilio di chiavi tramite un’unica presa brevettata che contemporaneamente sblocca, posiziona e blocca il piano scorrevole anche con l’utensile montato, permettendo di ottenere il massimo appoggio del pezzo in lavorazione.

La guida toupie, brevettata, è dotata di due leve che la bloccano e sbloccano rapidamente con una rotazione di solo 90°, mentre il sistema di esclusione e riposizionamento rapido della guida dal piano avviene con sollevamento e rotazione motorizzate. Le posizioni sono controllate tramite appositi sensori.

Il quadro comandi è stato dotato di tasti a membrana. Di serie, il sollevamento dell’albero è motorizzato e la visualizzazione è elettronica
